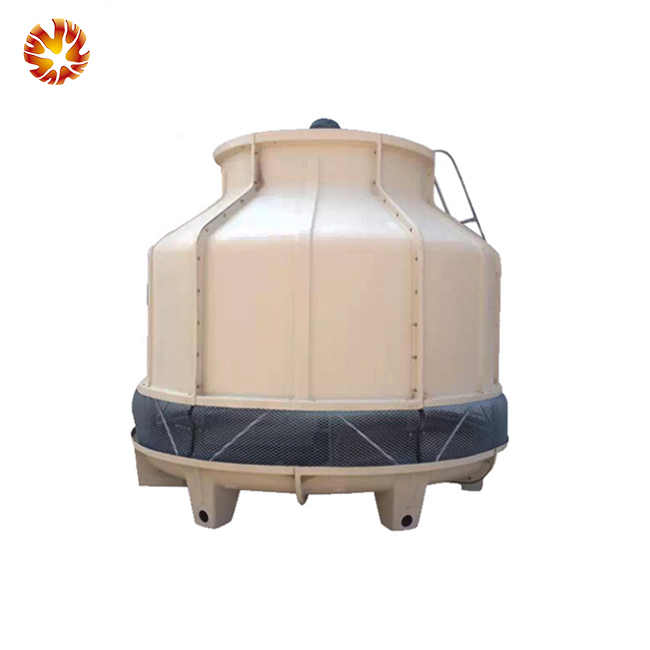

Открытая водяная градирня: Эффективное решение для промышленного охлаждения
1. ключевое решение для отвода промышленного тепла
В современных промышленных процессах — от металлургии до энергетики — эффективный отвод избыточного тепла напрямую влияет на стабильность производства, срок службы оборудования и себестоимость продукции. Проблема «утилизации отходящего тепла» становится критической при росте мощностей и энергонагрузки.
Открытая водяная градирня выступает как базовое и наиболее экономичное решение для охлаждения оборотной воды, обеспечивая надежную теплопередачу за счет прямого контакта воды и воздуха.
Ключевые преимущества:
- Низкие капитальные затраты
- Высокая адаптивность к различным условиям
- Простота обслуживания и эксплуатации
2. Что такое открытая водяная градирня
Определение и принцип
Открытая градирня — это устройство прямого охлаждения, в котором вода охлаждается за счет:
- испарения (основной механизм)
- теплопередачи (чувствительный теплообмен)
В отличие от закрытых систем, здесь отсутствует теплообменник (змеевик), что делает конструкцию проще и дешевле.
Принцип работы
Водяной цикл: горячая вода → насос → распределительная система → распыление → заполнение (насадка) → охлаждение → сборный бассейн → повторное использование
Воздушный цикл: воздух (естественный или принудительный) → контакт с водой → испарение → удаление влажного воздуха
Ключевые компоненты
- Распределительная система воды
- Насадочный слой (насадка) — увеличивает площадь теплообмена
- Вентилятор / вытяжная система
- Водосборный бассейн
- Каплеуловитель (снижает потери воды)
Основные характеристики
- Простая конструкция без сложных теплообменников
- Подходит для больших объемов воды
- Эффективна при средних температурных перепадах
- Оптимальный баланс цены и производительности
3. Применение в различных отраслях
Энергетика
- Охлаждение турбин и конденсаторов
- Расход воды: до 100 000 м³/ч
- Температурный режим: 50°C → 35°C
Металлургия
- Охлаждение сталеплавильных агрегатов и прокатных линий
- Температура входящей воды: 60–80°C
- Высокая устойчивость к загрязнениям
Химическая промышленность
- Охлаждение реакторов и колонн
- Работа с агрессивной средой (pH 2–12)
- Требуется интеграция с водоподготовкой
Другие отрасли
- Пластмассовое производство
- HVAC (центральные системы кондиционирования)
- Фармацевтика
Важный совет по подбору
При выборе учитывайте:
- качество воды
- температуру
- расход
- влажность окружающей среды
4. Ключевые преимущества
Экономическая эффективность
- Инвестиции: на 30–50% ниже, чем у закрытых систем
- Простое обслуживание → снижение эксплуатационных затрат
Высокая производительность
- До 70–80% тепла отводится за счет испарения
- Общая эффективность охлаждения: 70–90%
- Подходит для крупных промышленных объектов
Адаптивность
- Работа с загрязненной водой
- Устойчивость к колебаниям нагрузки
- Применимость в различных климатических условиях
Удобство эксплуатации
- Простая установка
- Возможность модернизации
- Автоматическая система подпитки (0,5–1% потерь)
Практическая ценность
Использование градирни позволяет:
- увеличить срок службы оборудования
- снизить аварийность
- стабилизировать производственный процесс
5. Технические параметры и подбор
Основные параметры
- Производительность: 500–5000 м³/ч (масштабируется)
- ΔT (разница температур): 8–15°C
- Потери воды (drift): ≤ 0,01%
Ключевые технологии
- Высокоэффективные насадки
- Частотное регулирование вентиляторов (экономия до 30%)
- Системы водоподготовки
Логика выбора
По отрасли:
- Энергетика → высокая производительность
- Металлургия → устойчивость к загрязнениям
- Химия → антикоррозионные решения
По условиям:
- температура входящей воды
- объем
- климат
Ограничения применения
Не рекомендуется использовать:
- при дефиците воды
- при строгих требованиях к чистоте среды
- при риске перекрестного загрязнения
6. Качество и сервис
Надежность оборудования
- Коррозионностойкие материалы
- Промышленный стандарт производства
- Строгий контроль качества
Полный цикл обслуживания
- Предпродажный этап: подбор решения
- Монтаж: профессиональная установка
- Сервис: техническая поддержка и запчасти
Примеры применения
- Металлургический завод: снижение температуры оборудования на 15°C
- ТЭЦ: повышение эффективности охлаждения на 20%
7. Заключение
Открытая водяная градирня — это проверенное решение для промышленного охлаждения, сочетающее:
- низкую стоимость
- высокую эффективность
- универсальность применения
Если вы ищете надежную систему охлаждения для вашего производства, мы готовы предложить индивидуальное решение.
Свяжитесь с нами для получения:
- бесплатного подбора оборудования
- технической консультации
- индивидуального коммерческого предложения
