Срок службы тигля в индукционной печи: влияние температуры, шлака и марки стали
Влияние технологического процесса плавки на срок службы тигля

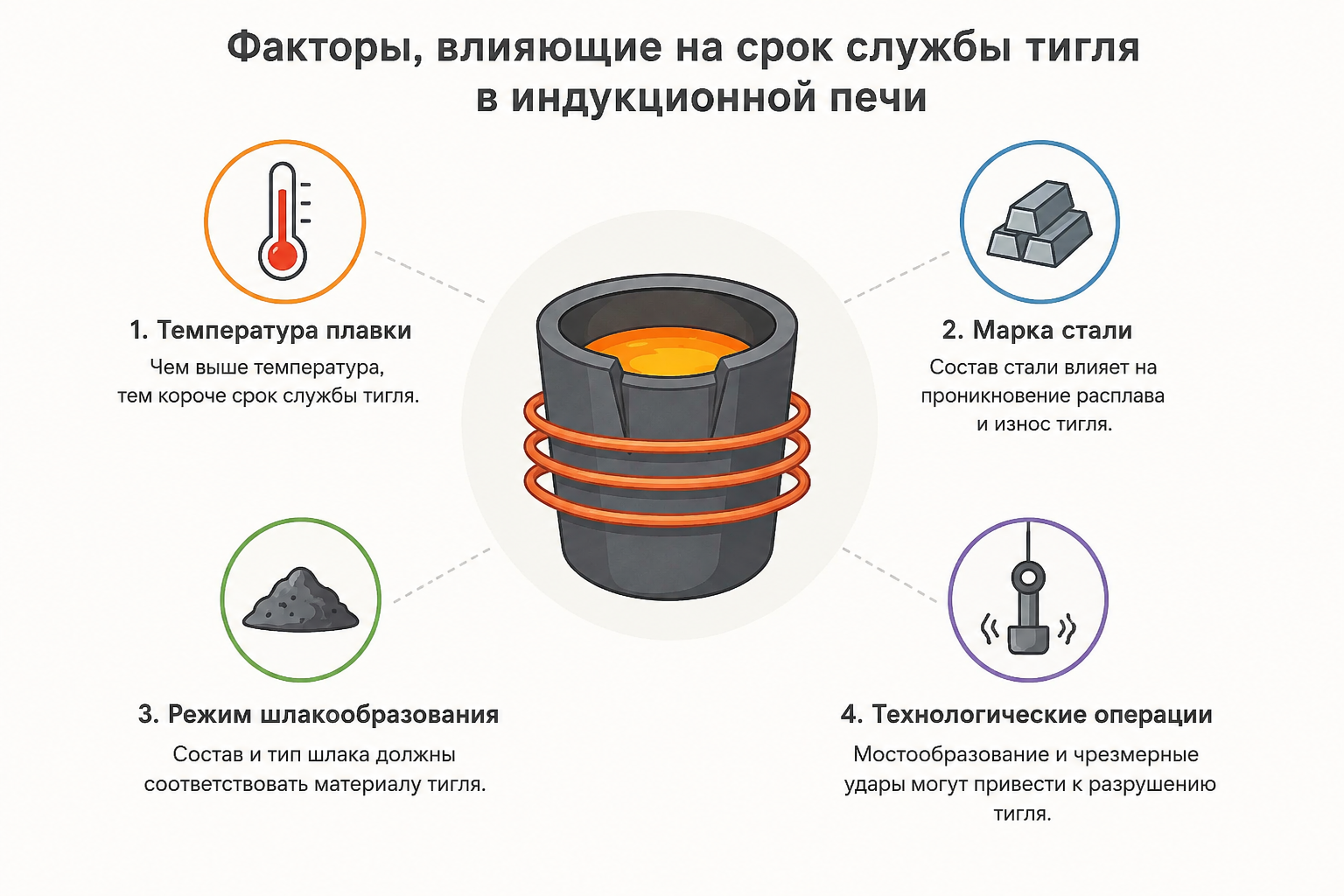

Срок службы тигля является ключевым показателем эффективности работы индукционной печи. На практике он зависит не только от качества материала тигля, но и от множества технологических факторов, включая температуру плавки, состав металла, режим образования шлака и особенности проведения плавки. Ниже подробно рассмотрены основные влияющие факторы.
(1) Влияние температуры плавки
Перегрев расплавленной стали приводит к повышению температуры шлака, усиливая эрозию тигля и вызывая преждевременное разрушение его передней части вдоль линии шлака. Перегрев расплавленной стали повышает её текучесть, ускоряя проникновение расплава вдоль трещин, что приводит к быстрому износу тигля. Кроме того, при высоких температурах расплав вступает в реакцию с тиглем, что усиливает химическую эрозию тигля. В целом, чем выше температура плавки, тем короче срок службы тигля.
Дополнительно следует учитывать, что при превышении оптимальной температуры на 50–100 °C интенсивность химической коррозии футеровки может возрастать в 1,5–2 раза. Это особенно критично для магниевых тиглей, чувствительных к высокотемпературным реакциям с оксидами металлов.
Рекомендуется:
- строго контролировать температуру плавки стали
- использовать системы автоматического температурного мониторинга
- избегать длительного перегрева расплава
(2) Влияние марки стали
При плавке высокоуглеродистых и высокомарганцевых сталей с низкой температурой плавления и хорошей текучестью проникновение расплавленной стали в тигель усиливается, что сокращает срок службы тигля. При плавке низкоуглеродистых сталей с высоким содержанием никеля и хрома и плохой текучестью тигель имеет относительно длительный срок службы. Поэтому при планировании плавки сталей следует оставлять плавку высокоуглеродистых и высокомарганцевых марок на конец цикла эксплуатации тигля.
С технологической точки зрения, текучесть металла напрямую влияет на глубину проникновения в микротрещины футеровки. Например:
- высокомарганцевые стали → высокая проникающая способность
- нержавеющие стали (Cr-Ni) → более стабильное поведение
Практическая рекомендация:
- оптимизировать последовательность плавки стали
- использовать принцип «от мягких условий к агрессивным»
(3) Влияние режима шлакообразования
Щелочность шлака должна соответствовать материалу тигля. Магниевые тигли подвергаются эрозии под действием шлаков с высоким содержанием CaO и SiO₂. Необходимо контролировать количество CaF₂ в шлаке, поскольку его избыток приводит к эрозии щелочной футеровки и преждевременному расплавлению зоны шлаковой линии.
Щелочной шлак подходит для магниевых тиглей, кислый шлак — для кварцевых тиглей, а для магниево-алюминиевых тиглей можно использовать только слабощелочной или нейтральный шлак. Шлак следует выбирать в зависимости от материала тигля.
При безшлаковой плавке в вакууме срок службы тигля превышает срок службы при невакуумной плавке, что подтверждает, что шлак сокращает срок службы тигля.
С инженерной точки зрения, шлакообразование в индукционной печи является одним из самых агрессивных факторов разрушения футеровки. Особенно опасны:
- фторсодержащие добавки (CaF₂)
- высокоосновные шлаки при несоответствии футеровке
Рекомендуется:
- контролировать химический состав шлака
- минимизировать количество активных флюсов
- подбирать шлак под материал тигля
(4) Влияние технологических операций плавки
Наибольшее влияние на срок службы тигля оказывает явление «мостообразования» в шихте на этапе плавки. При возникновении «мостообразования» шихта отрывается от расплавленной стали, в результате чего температура расплава перегревается до очень высоких значений, что серьезно влияет на срок службы стенок тигля; при устранении «мостообразования» чрезмерно сильные удары вибрационного молота могут привести к разрушению тигля.
Дополнительно стоит отметить, что «мостообразование» приводит к:
- локальному перегреву до критических температур
- неравномерному распределению тепла
- увеличению механической нагрузки на футеровку
Практические меры:
- правильно подбирать шихтовые материалы
- контролировать загрузку печи
- избегать резких механических воздействий
Заключение
Срок службы тигля в значительной степени зависит от комплексного управления технологическим процессом. Ключевые факторы — это температура плавки, марка стали, режим шлакообразования и корректное выполнение операций плавки.
Для повышения ресурса тигля рекомендуется:
- строго контролировать температурный режим
- оптимизировать последовательность плавки
- согласовывать состав шлака с материалом тигля
- минимизировать механические повреждения
